近幾年,科學技術可謂是突飛猛進,日異月新,伴隨著科技發展的是信號速率不斷攀升,無線通信、寬帶接入以及自動控制設備等均往高性能方向發展,需要更高性能的繼電器。傳統的繼電器已經很難滿足這些設備提出的要求,在使用過程中會帶來損耗大、信號失真等問題。
這時,使用高性能高頻繼電器就變得很有必要。高頻繼電器除了具有一般繼電器的特性外,它還具有以下高頻特性:
高頻繼電器特性之隔離
隔離又被稱為串?dāng)_,相當于一般繼電器的絕緣電阻。當高頻設備中的觸點打開時,觸點之間會發生信號遺漏,這時我們就將信號的遺漏稱為隔離。隔離值越大,信號的遺漏就越小,特性就越好。
高頻繼電器特性之插入損失
插入損失相當于一般繼電器的接觸電阻。在高頻回路中,觸點閉合時,觸點間也會發生信號損失,這時我們將信號損失程度稱為插入損失。插入損失越小,信號損失越少,特性越好。
高頻繼電器特性之反射損耗
在高頻回路中,信號不一定都是流向一個方向的。如果存在阻抗的不整合,信號會在該地點發生發射,這時我們將信號的反射程度稱為反射損耗。反射損耗越大,表明信號發射越少,特性越良好。另外,當信號發射變大時,由于無法正確傳達信號,插入損失也會變大。
高頻繼電器特性之VSWR(電壓駐波比)
VSWR全稱是Voltage Standing Wave Ratio(電壓駐波比),是表示反射程度的另一個特性。VSWR值越接近1,反射就越少,表明特性良好?
由于擁有這些高頻特性,當繼電器的適用頻率越高時,相應的損耗會隨著增大許多。在特性上一點小小的不同,都會給信號傳遞帶來千差萬別的效果。性能不好的高頻繼電器,不僅損耗大,還會帶來信號失真等一系列問題,把它用于設備上,絕對是一場災難。而性能佳的高頻繼電器,能極大減少信號傳遞的損失,安全高效地幫助設備運行,做到事半功倍!而歐姆龍G6K-2F-RF-V高速差分傳輸信號繼電器的出現,成為了高頻繼電器市場的福音!

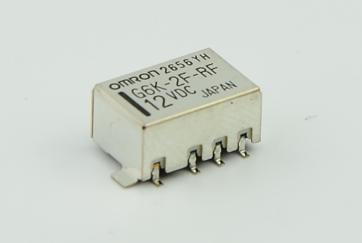

這款G6K-2F-RF-V是歐姆龍公司旗下G6K-2F-RF系列的新產品,是一款8GHz的高頻繼電器,適用于差分傳輸信號,能夠滿足ATE(半導體自動測試儀器)市場對繼電器更高頻率的要求。

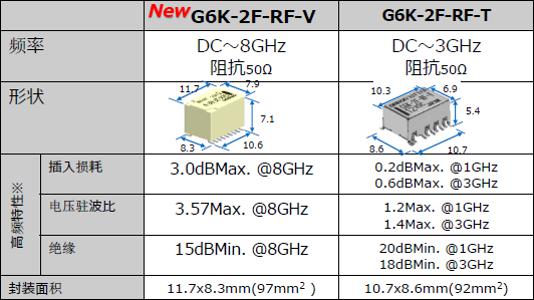

與上款G6K-2F-RF-T相比,它在頻率達到8GHz的同時,依舊能夠保證穩定的插入損耗、實現優良信號的傳遞以及高速信號的切換,速度可達9.6Gbps,名副其實的電子信號傳遞失真的“終結者”!最關鍵的是,功耗僅有100mW,能用極低的功耗創造最大的信號傳遞價值,性價比極高!

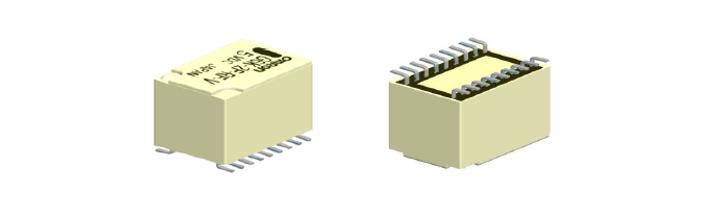

在用戶體驗設計方面,歐姆龍G6K-2F-RF-V高頻繼電器所占體積很小,不會占據設備內過多空間;其L型端子設計能夠?qū)崿F(xiàn)良好的牢固度,也能方便平時工作人員檢查其牢固情況,易于更換和維修。

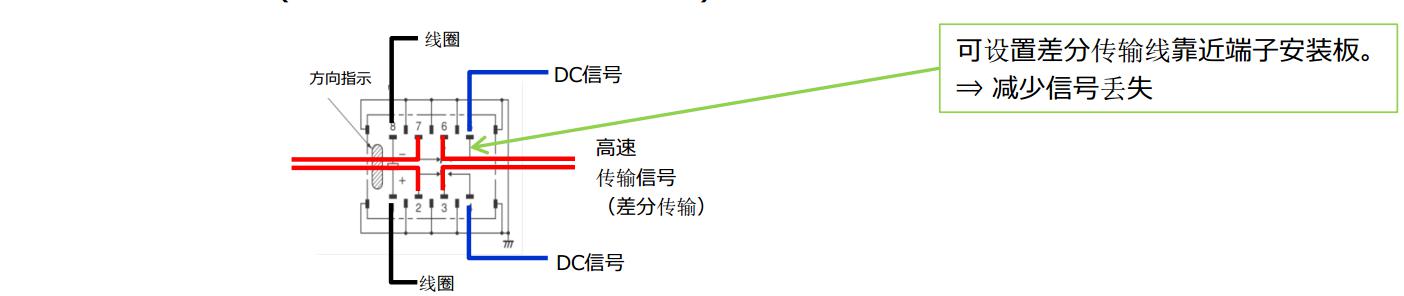

同時,由于擁有外部繼電器,歐姆龍G6K-2F-RF-V高頻繼電器不會造成短路,讓工作人員做設備檢查時不用擔心短路問題;繼電器之下還可以自主設計電路板,方便廠家根據自己的設備更好地設計多種電路,以達到更好的適應性。
